SMD 7-segmendilised ekraanidon muutunud kaasaegse elektroonika üheks enim kasutatavaks ekraanikomponendiks. Alates tööstusseadmetest ja meditsiiniseadmetest kuni tarbeseadmete ja autode armatuurlaudadeni – need kompaktsed LED-ekraani moodulid pakuvad suurepärast nähtavust, energiatõhusust ja pikaajalist töökindlust.
Selles artiklis selgitatakse, kuidas SMD 7-segmendiga kuvarid töötavad, nende peamisi eeliseid, levinumaid rakendusi, võrdlust traditsiooniliste kuvatehnoloogiatega, paigaldamise kaalutlusi ja seda, kuidas ettevõtted saavad oma projektidele sobiva lahenduse valida. Olenemata sellest, kas olete insener, tootedisainer, turustaja või hankejuht, see juhend aitab teil teha teadlikke otsuseid.

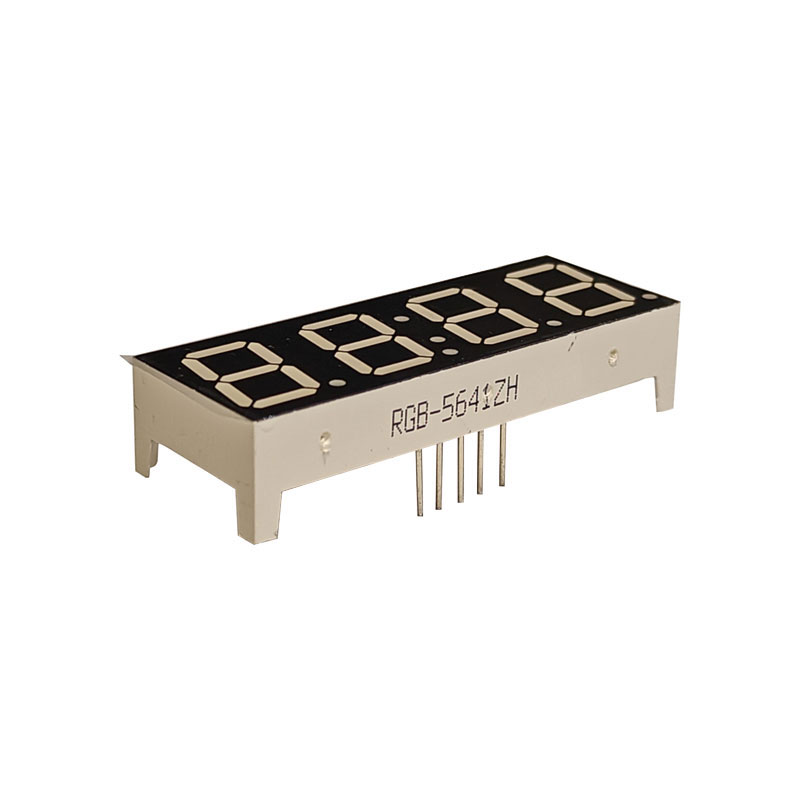

SMD 7-segmendiline ekraan on kompaktne elektrooniline kuvakomponent, mis on loodud kasutades Surface Mount Device (SMD) tehnoloogiat. See koosneb seitsmest üksikust LED-segmendist, mis on paigutatud kaheksakujulise mustriga. Neid segmente valikuliselt valgustades saab ekraan kuvada numbreid 0 kuni 9 ja teatud tähemärke.
Erinevalt traditsioonilistest läbiva avaga kuvaritest paigaldatakse SMD versioonid otse trükkplaadi (PCB) pinnale, mis võimaldab kompaktsemat disaini, automatiseeritud kokkupanekut ja suuremat tootmise efektiivsust.
| Funktsioon | Kirjeldus |
|---|---|
| Paigaldustüüp | Surface Mount Technology (SMT) |
| Kuvamise vorming | Numbrilised ja piiratud tähtnumbrid |
| Valgusallikas | LED tehnoloogia |
| Ühised värvid | Punane, roheline, sinine, valge, merevaigukollane |
Iga ekraani segment sisaldab LED-i. Kui elektrivool läbib segmendi, süttib see. Valgustatud segmentide erinevad kombinatsioonid moodustavad erinevad numbrid.
Näiteks:
SMD-ekraanid on üldiselt saadaval kahes elektrilises konfiguratsioonis:
Kõik katoodid on omavahel ühendatud. Positiivse pinge rakendamisel süttivad üksikud segmendid.
Kõik anoodid on omavahel ühendatud. Segmendid põlevad, kui need on maandusega ühendatud.
Tootjad ja insenerid valivad SMD 7-segmendilised kuvarid, kuna need pakuvad mitmeid töö- ja tootmiseeliseid.
Need eelised muudavad SMD-kuvarid eriti väärtuslikuks suuremahulistes tootmiskeskkondades, kus tõhusus ja järjepidevus on kriitilise tähtsusega.
SMD 7-segmendiga ekraane kasutatakse nende lihtsuse, vastupidavuse ja kulutõhususe tõttu paljudes tööstusharudes.
| Tööstus | Rakendus |
|---|---|
| Tarbeelektroonika | Digikellad, kalkulaatorid, köögitehnika |
| Tööstusseadmed | Juhtpaneelid, loendurid, taimerid |
| Meditsiiniseadmed | Seiresüsteemid ja diagnostikaseadmed |
| Autotööstus | Armatuurlaua indikaatorid ja kuvamoodulid |
| Nutikad koduseadmed | Temperatuurikontrollerid ja IoT tooted |
Üks suurimaid otsuseid, millega insenerid silmitsi seisavad, on valida SMD-ekraanide ja traditsiooniliste läbiva avaga mudelite vahel.
| Võrdlustegur | SMD ekraan | Läbiva auguga ekraan |
|---|---|---|
| Kokkupanemise meetod | Automatiseeritud SMT | Käsitsi või lainejootmine |
| PCB ruum | Kompaktne | Suurem jalajälg |
| Tootmiskiirus | Kiire kokkupanek | Aeglasem protsess |
| Mehaaniline tugevus | Mõõdukas | Väga tugev |
| Kulutõhusus | Suurepärane masstootmiseks | Kõrgemad tööjõukulud |
Enne SMD 7-segmendilise ekraani valimist peaksid insenerid hoolikalt hindama mitmeid tehnilisi parameetreid.
Laiem vaatenurk parandab loetavust erinevatest asenditest.
Heledus mõjutab nähtavust päevavalguses või tugevas ümbritsevas valguses.
Akutoitel seadmete puhul on oluline madal voolutarve.
Tööstuslikud rakendused nõuavad suure temperatuuritaluvusega kuvareid.
Õige SMD 7-segmendilise ekraani valimine mõjutab otseselt toote kvaliteeti, jõudlust ja tootmistõhusust.
Siin on mitu olulist tegurit, mida tuleks arvesse võtta:
Koostöö kogenud tootjaga aitab vähendada hankeriske ja tagab stabiilse pikaajalise tarne.
Õige trükkplaadi paigutus ja paigaldustavad parandavad oluliselt ekraani jõudlust ja tootmisvõimsust.
Paljud kuvari tõrked ei tulene mitte kuvast endast, vaid kehvast trükkplaadi disainist või valedest jootmistingimustest.
| Probleem | Võimalik põhjus | Lahendus |
|---|---|---|
| Ebaühtlane heledus | Vale voolu juhtimine | Kasutage sobivaid takisteid või draivereid |
| Surnud segmendid | Halvad jooteühendused | Kontrollige jootmise kvaliteeti |
| Virvendus | Ebastabiilne toiteallikas | Parandage pinge reguleerimist |
| Ülekuumenemine | Liigne vool | Vähendage töövoolu |
Kuna elektroonikaseadmed muutuvad üha väiksemaks ja targemaks, areneb kuvatehnoloogia kiiresti.
Kaasaegseid SMD 7-segmendilisi ekraane arendatakse nüüd koos:
Need täiustused aitavad tootjatel luua globaalsete turgude jaoks usaldusväärsemaid ja energiatõhusamaid elektroonilisi süsteeme.
Usaldusväärsed tarneahelad on elektroonikatööstuses hädavajalikud. Professionaalse kuvaritootja valimine pakub selliseid eeliseid nagu stabiilne tootekvaliteet, kohandatud lahendused, tehniline tugi ja skaleeritav tootmisvõimsus.
Guangzhou RGB Optoelectronic Technology Co., Ltd.on spetsialiseerunud kvaliteetsetele LED-ekraanilahendustele tööstus-, auto-, olmeelektroonika- ja nutiseadmete rakendustele. Täiustatud tootmisvõimaluste ja rangete kvaliteedijuhtimissüsteemidega toetab ettevõte kliente kogu maailmas töökindlate kuvamistehnoloogiatega.
Professionaalsed tarnijad saavad abistada ka kohandatud ekraanivärvide, numbrisuuruste, PCB-ühilduvuse ja rakendusspetsiifiliste nõuetega, aidates ettevõtetel vähendada arendusaega ja parandada toote töökindlust.
Jah. LED-põhised SMD-ekraanid tarbivad võrreldes paljude traditsiooniliste kuvatehnoloogiatega suhteliselt vähe energiat, mistõttu sobivad need kaasaskantavatele ja akutoitel seadmetele.
Jah. Tootjad saavad kohandada numbri suurust, värvi, heledust, tihvti konfiguratsiooni ja pakendit vastavalt kliendi nõudmistele.
Kvaliteetsed LED-ekraanid võivad õigetes elektri- ja soojustingimustes töötada kümneid tuhandeid tunde.
Tavaliselt eelistatakse punast ja rohelist, kuna need pakuvad suurepärast nähtavust enamikes valgustingimustes.
Absoluutselt. Tööstusliku kvaliteediga SMD-ekraanid on loodud taluma vibratsiooni, temperatuurikõikumisi ja pikki töötsükleid.
SMD 7-segmendilised kuvarid on elektroonikatööstuses endiselt üks praktilisemaid ja kulutõhusamaid kuvatehnoloogiaid. Nende kompaktne struktuur, hea nähtavus, madal energiatarve ja ühilduvus automatiseeritud tootmisprotsessidega muudavad need ideaalseks paljude rakenduste jaoks.
Olenemata sellest, kas arendate tarbeelektroonikat, tööstuslikke juhtimissüsteeme, meditsiiniseadmeid või autotooteid, võib õige kuvari tarnija valimine oluliselt parandada toote kvaliteeti ja tootmise efektiivsust.
Guangzhou RGB Optoelectronic Technology Co., Ltd.on valmis toetama teie projekte professionaalsete tootmisvõimaluste, kohandatud kuvalahenduste ja reageeriva tehnilise abiga.
Võtke meiega ühendusttäna, et arutada oma nõudeid ja leida oma ettevõtte jaoks ideaalne LED-ekraani lahendus.
